J29H针型阀

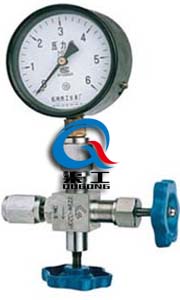

一、J29H针型阀 产品视图

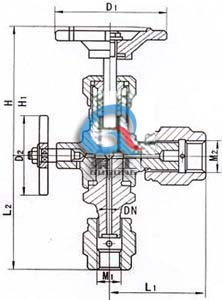

J29H针型阀 J29H针型阀 (结构图)
J29H针型阀 J29H针型阀 (结构图)

二、J29H针型阀 主要零部件材料

零件名称
Part name
阀杆
Stem
阀体
Body
阀底座
Base
填料
Packing
填料阀盖
Packing bonnet
手轮
Handwheel
J29H-320-DN3 碳钢
Carbon steel
铬不锈钢
Cr. Stainless steel
聚四氟乙稀,柔性石墨
PTFE,Soft graphite
碳钢Carbon steel 优质碳钢
High grade carbon steel
J29H-320P-DN6 铬镍不锈钢
Cr. Ni Stainless steel
铬不锈钢
Cr. Stainless steel
铬镍不锈钢
Cr. Ni Stainless steel
不锈钢Stainless steel

三、J29H针型阀 主要性能规范

型号
Type
公称压力
PN Mpa
试验压力PS(Mpa)Test pressure 工作压力(Mpa) 工作温度(OC) 适用介质
壳体 Shell 密封(液)Seal 密封(气)Seal
J29H-320 32.0 48.0 35.2 0.6 32.0 P≤540OC 液化石油气水,酸,蒸汽,油品等
J29H-320P 32.0 48.0 35.2 0.6 32.0 C≤425 OC

四、J29H针型阀 主要外形尺寸

型号
Type
公称直径DN(mm) 尺寸 Dimension 重(kg)
Weight
L1 D1 D2 L2 H H1 M1 M2
J29H-320 3 60 65 50 65 85 93 M14×1.5 M20×1.5 1.0
J29H-320P 6 60 65 50 65 85 93 M14×1.5 M20×1.5 1.0

五、J29H针型阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的J29H针型阀产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询J29H针型阀产品详细信息.我们将竭诚为您提供优质的服务!
