GYZRHM电动高压调节阀

GYZRHM电动高压笼式调节阀

一、电动高压调节阀 产品概述

本公司的电动高压调节阀,由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动笼式高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏。电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4~20mADC或1~5VDC)及电源便可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。阀体为直通式,阀芯为单导向结构,阀体流路简单,阻力小,电动高压调节阀适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。

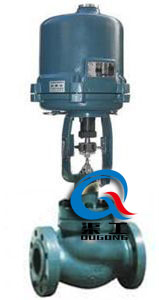

GYZRHM电动高压调节阀(锻造阀体) GYZRHM电动高压调节阀(锻造阀体)
GYZRHM电动高压调节阀 (锻造阀体) GYZRHM电动高压调节阀 (铸造阀体)

二、电动高压调节阀 主要技术参数

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数(KV) 单座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
笼式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允许压差(MPa) ≤ 公称压力
公称压力(MPa) 10.0、16.0、25.0、32.0、45.0
额定行程(mm) 16 25 40 60 100
阀盖形式 标准型(-17~+250℃)、高温型(+250~+450℃)
压盖形式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式 单座式、笼式
流量特性 等百分比
配置执行器类别 3810系列、PSL系列等电动执行器(客户指定品牌亦可)
执行器参数 电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

三、电动高压调节阀 主要结构图

电动高压调节阀(法兰式) 电动高压调节阀(焊接式))
电动高压调节阀 (法兰式) 电动高压调节阀 (焊接式)

四、电动高压调节阀 主要零件材料

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3

阀笼

304 304 316 316L
4 阀芯 304 304 316 316L
5 中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
6 阀盖 WCB 304 316 316L
7 螺栓 25 不锈钢 不锈钢 不锈钢
8 阀杆 304 304 316 316L
9 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
10 螺栓 25 不锈钢 不锈钢 不锈钢
11 填料压盖 WCB 304 316 316L

五、电动高压调节阀 主要性能指标

项目 指标值
基本误差% 配3810L±2.5; 配PSL±1.0
回差% 配381L ±2.0; 配PSL±1.0
死区% 1.0
始终点偏差% 电开 始点±2.5 终点±2.5
始点±2.5 终点±2.5
电关 始点 ±2.5
终点 ±2.5
额定行程偏差% ≤2.5
泄露量L/h 0.01%×阀额定容量
可调范围R 30:1

六、电动高压调节阀 外形图

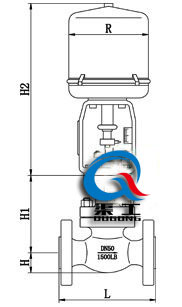

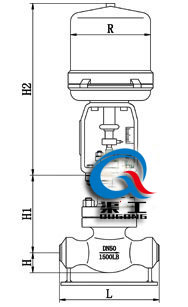

电动高压调节阀(法兰式) 电动高压笼式调节阀(焊接式)
电动高压调节阀(法兰式) 电动高压笼式调节阀(焊接式)

七、电动高压调节阀 安装连接尺寸

公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
L 国标 国标压力:PN10.0、16.0、25.0、32.0、45.0MPa
美标压力:150LB、300LB、600LB、900LB、1500LB、2500LB
美标
H、H1、H2 H、H1:该尺寸根据工程师设计为准
H2、D:该尺寸根据调节阀力矩大小而定
D
