ZMQSY气动疏水调节阀

一、气动疏水调节阀 产品概述

本公司的ZMQSY系列气动疏水调节阀是针对热电厂设备疏水的蒸汽疏水阀,气动疏水调节阀接近直线的流通设计,减小流阻,二次节流原理,减少冲蚀,增加寿命。气动疏水阀阀芯、阀座采用整体硬质合金,关闭内漏≤VI级,可拆卸中腔密封设计,避开外漏,检修方便等特点,还可在易燃,易爆场合使用, 根据控制系统或调节仪表的信号,切断或开启阀门,从而实现对被控参数的使用要求。因此气动疏水调节阀它主要应用于火电厂等行业的远程控制。

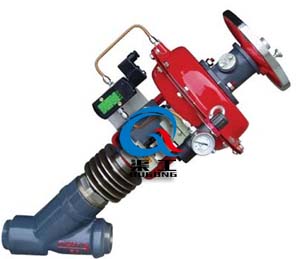

ZMQSY气动疏水调节阀 (薄膜执行器)
ZMQSY气动疏水调节阀 (薄膜执行器)

二、气动疏水调节阀 主要特点

1、阀门上部由阀盖和填料箱组成,利于很开拆装以及在原地维修。倾斜阀杆的构造和良好的流道形状设计使介质近于直线的方式,阀门具有良好的Cv值,产生比其它形式阀门低的压降。
2、阀门本体上以堆焊硬质合金密封面(密封面表面经过整体硬化处理),结构紧凑。锥形密封面设计使较小的轴向力就可密封,能提供良好的密封和使用寿命。
3、采用阀体中腔导向的阀瓣具有上下两个导引环,阀瓣的顶部和底部同时导向,构成在阀体中腔导向的活塞式阀瓣,可以避开因多种受力不当产生的卡死,表面擦伤,阀杆弯曲,阀瓣振颤等现象。阀瓣底部的导引环将90%的流体以接近直线的方式通过。这些特点使该阀门很适用于电站蒸汽“排放”和“疏水”系统。
4、阀瓣密封面堆焊硬质合金,该合金具有良好的机械特性,抗磨损,耐冲蚀,可保持阀门的使用寿命。
5、阀杆填料采用的特种填料,能起到良好的防漏作用,拆装方便。填料箱与阀体处的密封采用夹316高目柔性石墨垫,以预定的扭矩进行装配。

三、气动疏水调节阀 标准规范

零件名称   材料
阀体 25+Stellite21 12Cr1MoV+Stellite21 0Cr17Ni12Mo2+Stellite21
阀瓣 25+Stellite21 12Cr1MoV+Stellite21 Stellite21
阀杆 1Cr13 25Cr2Mo1V 0Cr17Ni4Cu4Nb
填料箱 25 12Cr1MoV 0Cr17Ni12Mo2
压板 1Cr13 1Cr13 0Cr17Ni12Mo2
填料 夹不锈钢丝编织柔性石墨 夹不锈钢丝编织柔性石墨 夹不锈钢丝编织柔性石墨
填料垫 1Cr13 1Cr13 0Cr17Ni12Mo2
密封垫 夹316丝高目柔性石墨 夹316丝高目柔性石墨 夹316丝高目柔性石墨
欢迎来电咨询ZMQSY气动疏水调节阀产品详细信息.
