一、KHSC电动套筒单座调节阀 产品概述
本公司引进的KHSC电动套筒单座调节阀适用于高压差级易产生闪蒸空化的场合,套筒保护阀体不受阀蒸和空化的破坏。电动套筒单座调节阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围大。阀芯导向面积大,抗振性好。KHSC电动套筒单座调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92。
|

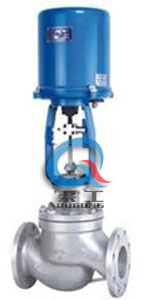

KHSC电动套筒单座调节阀
|
二、KHSC电动套筒单座调节阀 主要技术参数
公称通径
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
阀体型式
|
直通套筒单座铸造球型阀
|
公称压力
|
ANSI 125、150、300、600;JIS 10、16、20、30、40K;PN1.6、4.0、6.4MPa
|
连接型式
|
密封面型式
|
FF、RF、RJ、LG、MFM
|
法兰标准
|
JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
|
焊接标准
|
嵌接焊SW(40~50mm);对接焊BW(65~200mm)
|
材料
|
铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
|
上阀盖
|
常温型
|
-17~+230℃
|
伸长I型
|
-45~-17℃、 +230~+566℃
|
伸长II型
|
-100~-45℃
|
伸长III型
|
-196~-100℃
|
压盖型式
|
螺栓压紧式
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
阀芯形式
|
套筒单座式柱塞型阀芯
|
套筒形式
|
分离式套筒
|
流量特性
|
等百分比特性(%)和线性特性(L)
|
材料
|
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
三、KHSC电动套筒单座调节阀 执行器技术参数
执行器型式
|
381L系列、PSL系列
|
输入信号
|
381L执行机构
|
4~20mA·DC或1~5V(输入电阻250Ω)
|
PSL执行机构
|
4~20mA·DC
|
电源电压
|
381L执行机构
|
220V,50/60Hz
|
PSL执行机构
|
单相控制220V·50Hz; 三相控制380V,50Hz
|
手动机构
|
381L执行机构:离合式; PSL执行机构: 手轮
|
作用形式
|
电关式或电开式
|
四、KHSC电动套筒单座调节阀 主要性能指标
参数
|
指标值
|
泄漏量
|
金属阀座
|
小于阀额定容量的0.01%,符合ANSI B16.104-1976 IV级
|
软阀座
|
小于阀额定容量的10-7,符合ANSI B16.104-1976 VI级
|
回差
|
配381L执行机构为2%;配PSL执行机构为1%
|
基本误差
|
配381L执行机构为±2%;配PSL执行机构为±1%
|
可调范围
|
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
|
