SD341法兰伸缩蝶阀

一、法兰伸缩蝶阀 产品概述

本公司的法兰伸缩蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,法兰伸缩蝶阀具有补偿管道热胀冷缩的功能。法兰伸缩蝶阀其主要特点如下:
1、设计新颖、合理、结构紧、重量轻、操作方便、启闭快;
2、法兰伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。
3、密封部位可调节更换、密封性能好等特点。

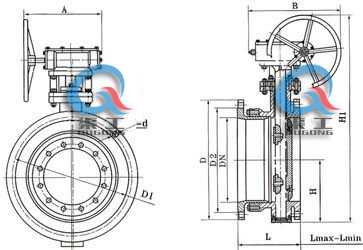

SD341法兰伸缩蝶阀 SD341法兰伸缩蝶阀 (外形尺寸图)
SD341法兰伸缩蝶阀 SD341法兰伸缩蝶阀 (外形尺寸图)

二、法兰伸缩蝶阀 采用标准

设计标准 GB/T2238-1989
法兰连接尺寸 GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度 GB/T12221-1989
压力试验 GB/T13927-1992;JB/T9092-1999

三、法兰伸缩蝶阀 主要技术参数

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤80℃
适用介质 空气、水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

四、法兰伸缩蝶阀 主要零件材料

零件名称 材料
阀体 铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板 铸钢、合金钢、不锈钢、铬钼钢
密封圈 橡胶、聚四氟、聚内脂、不锈钢
阀杆 2Cr13、不锈钢、铬钼钢
伸缩管 铸铁、铸钢、不锈钢、铬钼钢
填料 柔性石墨

五、法兰伸缩蝶阀 主要外形连接尺寸

公称通径 外形尺寸(参考值) 法兰尺寸和螺栓孔尺寸(标准值)
H H1 设计上限长度 设计下限长度 设计长度 A B 0.6MPa 1.0MPa 1.6MPa
毫米 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 80 309 186 156 171 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 95 337 190 160 175 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 98 347 198 166 182 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 114 373 228 188 208 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 128 405 240 201 220 180 200 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18
150 139 440 246 206 226 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 174 612 265 219 242 400 425 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22
250 215 693 295 240 267 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 270 802 327 272 300 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 305 991 368 308 338 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 325 1037 370 310 340 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 360 1127 392 332 362 535 580 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 445 1377 441 375 408 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 505 1496 460 400 430 750 550 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 560 1584 499 445 475 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 630 1676 520 460 490 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 680 1760 600 530 565 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 795 2018 675 571 623 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 900 2363 760 683 722 1000 925 1630 1560 1510 36-36 1675 1590 1530 36-42 1685 1590 1530 36-48
1600 1100 2723 860 770 815 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 1124 2844 930 830 880 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 1292 3127 1020 920 970 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62

六、法兰伸缩蝶阀 安装说明

1、伸缩蝶阀在安装前必须平放,切勿随意磕碰。
2、伸缩蝶阀出厂时结构长度为最小长度,安装时,拉至安装长度(即设计长度)。
3、当管道间长度超过伸缩阀安装长度时,请调整管道间隔,切勿强行拉伸缩阀,以免损坏伸缩阀。
4、伸缩蝶阀不做温度补偿时,只做安装更换、维修阀门方便用时,可用通蝶栓限位,对称夹紧伸缩蝶阀以防止伸缩管拉出(见图2),损坏伸缩蝶阀及管道装置或建筑物。螺栓直径可按照法兰螺栓直径,其螺栓强度和承受试验压力及管道拉力,按上公式进行计算,运行时限位螺栓严禁卸掉(螺栓另配)
5、管道施工现场严禁随意拆卸解体伸缩蝶阀。
6、本伸缩蝶阀,加工精细,配合严密,请勿在现场随意反复拉长压短伸缩蝶阀。管道安装时,要求伸缩阀两端管道必须同心,管道上的两法兰面要求平行。
7、法兰固定螺栓应对称紧固,请勿单边强行紧固法兰固定螺栓。
8、伸缩管安装在阀门后。
9、伸缩阀伸缩部分不得安装在管道拐角处或管道末端。

七、法兰伸缩蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询SD341手动伸缩蝶阀产品详细信息.
