浮球式蒸汽疏水调节阀

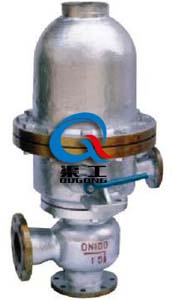

T47H浮球式蒸汽疏水调节阀

一、浮球式蒸汽疏水调节阀 产品概述

T47H-16c或Q浮球式蒸汽疏水调节阀适用于电站、化工、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节。浮球式蒸汽疏水调节阀控制加热器中的水量多少的设备。

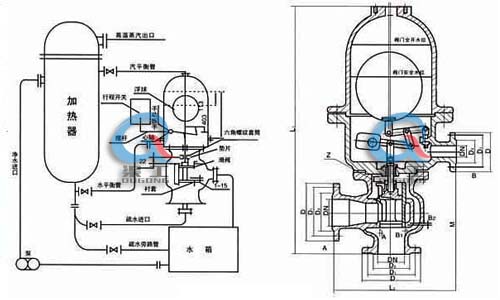

浮球式蒸汽疏水调节阀 浮球式蒸汽疏水调节阀 (产品结构图)
浮球式蒸汽疏水调节阀 浮球式蒸汽疏水调节阀 (产品结构图)

二、浮球式蒸汽疏水调节阀 产品特点及工作原理

1、此阀外形尺寸较大。适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故可以增加本阀门的设备热效率和二次蒸汽利用的节能特点。
2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降113毫米后。阀门全关。冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化。从而使阀门达到只能排放空气和水殛高温冷凝水,而阻止蒸汽泄漏。
3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作。从而驱动下部的启闭装置。开启和关闭。实现排水阻气的功能。

三、浮球式蒸汽疏水调节阀 主要外形连接尺寸

产品型号 公称通径DN(mm) 主要外形尺寸 连接尺寸
L1 L2 M A-D D1 D2 b z-φd DN B-D D1 D2 b z-φd
T47H-16C 40 460 540 964 160 240 385 145 110 85 18 4×18 40 145 110 85 18 4×18
50 160 125 100 20 4×18
80 195 160 135 22 4×18
100 215 180 155 25 8×18
150 470 560 980 280 240 210 30 8×23


四、浮球式蒸汽疏水调节阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的浮球式蒸汽疏水调节阀型号,请按型号直接向我司销售部订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询T47H浮球式蒸汽疏水调节阀产品详细信息.
