一、德标卡套式旋塞阀 产品概述
本公司的DX343德标软密封旋塞阀适用于公称压力1.6MPa~16.0Mpa,工作温度-29~180℃的石油、化工、化肥、电力行业等多种工况的管路上,切断或接通管路介质。德标软密封旋塞阀的结构特点:
1、产品结构合理、密封优良、性能优良、造型美观。
2、密封性是通过卡套四周的密封面来实现的,360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转动时提供自洁的作用,适合于粘稠和易结垢的工况。
5、双向流动,使用安装方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配。可达到工程需要。
|
|
DX343德标卡套式旋塞阀
|
DX343德标卡套式旋塞阀 结构图
|
二、德标卡套式旋塞阀 技术规范
结构形式
|
BC
|
驱动方式
|
手柄,蜗轮蜗杆传动,气动,电动
|
设计标准
|
API599,API6D
|
结构长度
|
DIN 3202F1
|
连接法兰
|
DIN 2543-2549
|
试验和检验
|
DIN3230
|
三、德标卡套式旋塞阀 产品性能
公称压力(MPa)
|
壳体试验压力(MPa)
|
密封试验压力(MPa)
|
适用温度(℃)
|
使用介质
|
1.6
|
2.4
|
1.76
|
≤180℃
|
水、蒸汽、油品等
|
2.5
|
3.75
|
2.75
|
4.0
|
6.0
|
4.4
|
6.4
|
9.6
|
7.04
|
10.0
|
15.0
|
11.0
|
16.0
|
24.0
|
17.6
|
四、德标卡套式旋塞阀 主要零件材料
序号
|
名称
|
材质
|
1
|
阀体
|
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
|
2
|
卡套
|
PTFE
|
3
|
塞子
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
|
4
|
垫片
|
柔性石墨+不锈钢
|
5
|
调整垫
|
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
|
6
|
阀盖
|
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
|
7
|
调整螺栓
|
ASTM A193-B7,A320-B8,A193-B8M
|
8
|
六角螺母
|
ASTM A194-2H,A194-8,A194-8M
|
9
|
螺栓
|
ASTM A193-B7,A320-B8,A913-B8M
|
10
|
支架
|
Q235、WCB
|
11
|
蜗轮
|
|
五、德标卡套式旋塞阀 主要外形尺寸图
|
|

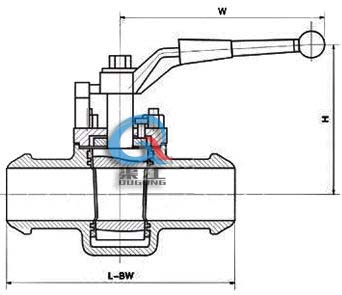

DX343德标卡套式旋塞阀 (焊接式)
|
DX343德标卡套式旋塞阀 (法兰式)
|
六、德标卡套式旋塞阀 主要连接尺寸
型号
|
DX343-150LB
|
压力等级
|
150LB
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
L
|
108
|
117
|
127
|
140
|
165
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
重量(kg)
|
8.5
|
9.5
|
10.5
|
12
|
14
|
18
|
22
|
26
|
40
|
60
|
70
|
130
|
219
|
381
|
570
|
注:四寸及以上为蜗轮操作4"
型号
|
DX343-300LB
|
压力等级
|
300LB
|
口径
|
mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
in
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
21/2
|
3
|
4
|
5
|
6
|
8
|
10
|
12
|
14
|
L
|
140
|
152
|
165
|
178
|
190
|
216
|
241
|
283
|
305
|
381
|
403
|
419
|
457
|
502
|
762
|
H
|
110
|
115
|
115
|
135
|
140
|
150
|
165
|
180
|
380
|
460
|
520
|
580
|
620
|
680
|
760
|
W
|
175
|
175
|
175
|
220
|
280
|
305
|
350
|
405
|
300
|
300
|
320
|
320
|
350
|
380
|
450
|
重量(kg)
|
9.5
|
10.5
|
12
|
14
|
16
|
20
|
24
|
29
|
53
|
75
|
85
|
185
|
230
|
390
|
550
|
注:四寸及以上为蜗轮操作4"
七、德标卡套式旋塞阀 订货须知
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的德标卡套式旋塞阀型号,请按型号直接向我司销售部订购。
3、当使用的场合常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。
