卫生级快装蝶阀

一、卫生级蝶阀 产品概述

本公司的卫生级蝶阀、快装蝶阀是采用卡箍式、圆螺纹式连接,卫生级蝶阀、快装蝶阀具有结构简单、造型美观、装拆快捷,开关迅速,操作灵活,流体阻力小,使用安全可靠等优点。替代法兰,管螺纹、梯形螺纹等我国传统的连接方式所产生的缺点。卫生级蝶阀、快装蝶阀可配合各种执行机构。全部钢件采用耐酸不锈钢材料,密封件采用食品硅橡胶或聚四氟乙烯材料,符合食品卫生规范。卫生级蝶阀、快装蝶阀广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
规格:DN20-150,1″-6″ 标准:DIN、SMS、ISO 材质:SUS304、SUS316L

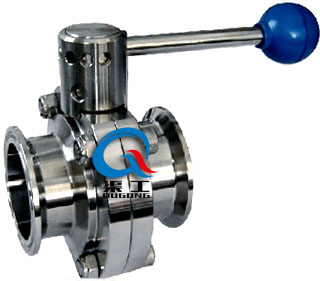

卫生级蝶阀 (卡箍式连接) 卫生级蝶阀 (安装尺寸图)
卫生级蝶阀 (卡箍式连接) 卫生级蝶阀 (安装尺寸图)

二、卫生级蝶阀 主要外形尺寸

规格(ISO) A B D L H Kg
20 66 78 50.5 130 82 1.35
25 66 78 50.5 130 82 1.35
32 66 78 50.5 130 82 1.2
38 70 86 50.5 130 86 1.3
51 76 102 64 140 96 1.85
63 98 115 77.5 150 103 2.25
76 98 128 91 150 110 2.6
89 102 139 106 170 116 3.0
102 106 154 119 170 122 3.6
108 106 159 119 170 126 3.6
133 140 185 145 190 138 6.5
159 260 215 172 190 153 11

三、卫生级蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询卫生级蝶阀,快装蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
