D363H硬密封焊接蝶阀

D363H硬密封焊接蝶阀

一、硬密封焊接蝶阀 产品概述

D363H硬密封焊接蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。D363H硬密封焊接蝶阀其主要特点如下:
1、结构紧凑、体积小、重量轻、操作灵活、使用方便;
2、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏;
3、此阀无法兰,对管道和保温包扎带来很大方便和美观;
4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
5、传动型式:蜗轮传动、气动传动、电动传动。

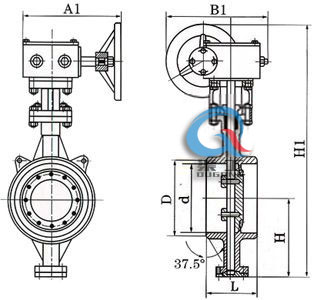

D363H硬密封焊接蝶阀 D363H硬密封焊接蝶阀 (结构图)
D363H硬密封焊接蝶阀 D363H硬密封焊接蝶阀 (结构图)

二、硬密封焊接蝶阀 采用标准

焊接尺寸 GB1224;ANSI B16.25;DIN2559
结构长度 GB/T12221-1989;API609
压力试验 GB/T13927-1992;API598

三、硬密封焊接蝶阀 主要技术参数

公称通径DN(mm) DN(100~1200)mm、in4-48
公称压力PN(MPa) 强度试验(1.5×PN)密封试验(1.1×PN)
适用温度 碳钢:-29℃~425℃,不锈钢:-40℃~600℃
适用介质 水、热水、蒸汽、油品
焊接标准 GB12224、ANSI B16.25、DIN2559
压力等级 ANSI 150LB磅级/PN25
驱动形式 蜗轮传动、气动、电动

四、硬密封焊接蝶阀 主要零件材料

阀体 碳钢、不锈钢、铬钼钢
蝶板 碳钢、合金钢、铬钼钢
阀座 不锈钢、钴基硬质合金
轴套 不锈钢
阀杆 不锈钢、特殊材料
填料 柔性石墨

五、硬密封焊接蝶阀 主要外形连接尺寸

公称压力 PN1.6
公称通径 外形尺寸(参考值) 重量(kg)
毫米 英寸 L D d H H1 A B
80 3 180 90 78 90 356 180 200 27
100 4 190 110 96 100 375 180 200 34
125 5 200 135 121 113 401 180 200 41
150 6 210 161 146 130 450 270 280 43
200 8 230 222 202 205 545 400 425 81
250 10 250 278 254 235 630 400 425 102
300 12 270 330 303 275 715 450 560 132
350 14 290 382 351 309 817 450 560 164
400 16 310 432 398 346 923 535 580 193
450 18 330 484 450 932 1059 535 580 238
500 20 350 535 501 427 1126 535 580 302
600 24 390 636 602 509 1369 570 660 457
700 28 430 726 692 572 1492 750 550 810
800 32 470 826 792 638 1622 750 550 1093
900 36 510 926 892 700 1924 750 550 1410
1000 40 550 1028 992 765 2054 900 750 1870
1200 48 630 1228 1192 860 2259 1000 925 2082
1400 56 710 1428 1392 986 2610 1000 925 2850
1600 64 790 1628 1592 1106 2856 1000 925 4235
1800 72 870 1828 1792 1226 3121 1100 980 5346
2000 80 950 2028 1992 1345 3385 1100 980 7328
公称压力 PN2.5
通径 外形尺寸(参考值) 重量(kg)
毫米 英寸 L D d H H1 A B
80 3 180 90 78 90 356 180 200 38
100 4 190 110 96 106 387 180 200 40
125 5 200 135 121 122 413 180 200 60
150 6 210 161 146 136 459 270 280 65
200 8 230 222 202 215 585 400 425 85
250 10 250 278 254 247 649 400 425 135
300 12 270 330 303 288 771 450 560 175
350 14 290 382 351 333 929 450 560 195
400 16 310 432 398 359 993 535 580 295
450 18 330 484 450 405 1053 535 580 350
500 20 350 535 501 444 1245 535 580 510
600 24 390 636 602 521 1750 570 660 625
700 28 430 726 692 586 1519 750 550 925
800 32 470 826 792 659 1659 750 550 1260
900 36 510 926 892 720 1829 750 550 1790
1000 40 550 1028 992 780 1949 900 750 1940
1200 48 630 1228 1192 889 2243 1000 925 2810
1400 56 710 1428 1392 1000 2462 1000 925 3500
公称压力 PN4.0
通径 外形尺寸(参考值) 重量(kg)
毫米 英寸 L D d H H1 A B
80 3 180 90 78 108 430 180 200 39
100 4 190 110 96 108 392 180 200 50
125 5 200 135 120 120 414 180 200 75
150 6 210 161 145 135 494 270 280 100
200 8 230 222 200 202 578 400 425 135
250 10 250 278 252 235 673 400 425 190
300 12 270 330 301 280 793 450 560 240
350 14 290 382 351 315 921 450 560 320
400 16 310 432 398 355 1021 535 580 450
450 18 330 484 448 370 1143 535 580 500
500 20 350 535 495 420 1192 535 580 560
600 24 390 636 595 490 1327 570 660 720

六、硬密封焊接蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询D363H硬密封焊接蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
