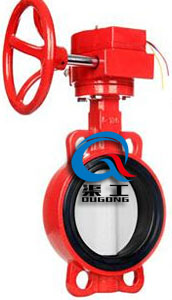

XD371X消防信号蝶阀

一、消防信号蝶阀 产品概述

本公司的XD371X型消防信号蝶阀的顶部设有阀门启闭电信号装置,当消防信号蝶阀被误关闭20%(全开度的1/4)时,电信号装置便输出被误关闭的信号到消防控制中心,所以消防信号蝶阀是消防自动喷水灭火系统的理想配套产品。

消防信号蝶阀	消防信号蝶阀
消防信号蝶阀 消防信号蝶阀

二、消防信号蝶阀 产品特点

消防信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在精密全封闭的机电装置内,设有消防信号蝶阀开启度机械指示器和进口电气元件及防锈机件、输出信号长期稳定。

三、消防信号蝶阀 采用标准

制造标准 GB/T 122387-89
法兰标准 GB9113-2000、GB17241.6-1998
结构长度标准 GB12221-89
检验标准 GB/T 13927-92

四、消防信号蝶阀 主要技术参数

公称通经 DN(mm) 50-200
公称压力 PN(MPa) 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
适用介质 水、海水、油品等≤125℃
适用温度

五、消防信号蝶阀 主要零件材料

序号 零件名称 材质 序号 零件名称 材质
1 阀体 球铁、铸钢 7 密封圈 NBR。EPDM
2 阀轴 SUS410/SUS316 8 圆垫片 SUS316/黄铜
3 蝶板 球铁喷塑、不锈钢 9 对开环 SUS316/黄铜
4 阀座 EPDM,PTEE 10 挡圈 弹簧钢
5 衬套 青铜,聚四氟乙烯

六、消防信号蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;
3、当使用的场合重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们为您审核把关。

欢迎来电咨询XD371X消防蝶阀产品详细信息.
