D341F46手动衬氟蝶阀

一、手动衬四氟蝶阀 产品概述

本公司的手动衬氟蝶阀是用随阀杆一起转动的蝶板作启闭件,用以实现阀门的开启、关闭与调节。手动衬氟蝶阀在管路中除了起节断和截流用外,近年来已经把密封性能作为评价的主要指标,受到市场青睐。另外,手动衬氟蝶阀还有体积小、重量轻、结构简单等优点,与同参数闸阀比较,平均减轻重量达30~50%,蝶板旋转90°即可实现启、闭过程,又由于转轴两侧蝶板受介质作用力近似相等,转矩相反,因此启闭力矩较小。
氟塑料衬里蝶阀系列:
1、其基本类型有两种,即D71F4和D71F46(中线)全衬里型对夹式蝶阀,采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。手动衬氟蝶阀阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
2、由上述型号扩展而成的D41F4和D41F46型法兰连接蝶阀阀体全衬里,蝶板为不锈钢的半衬里型蝶阀。

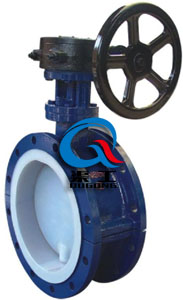

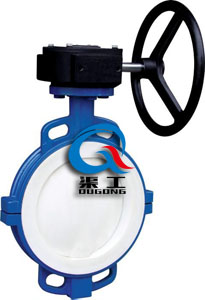

手动衬氟蝶阀 (蜗轮传动) 手动衬氟蝶阀 (手柄传动)
手动衬氟蝶阀 (蜗轮传动) 手动衬氟蝶阀 (手柄传动)

二、手动衬四氟蝶阀 产品特点

1、中线蝶阀为整个蝶板与阀座在360°圆周内同心(中线),具有双向密封功能,压力,流量可自由调节;
2、四级加载弹性密封,绝对保证了阀门内、外的零泄漏;
a、轴头、蝶板园周连接处的特殊过渡曲线与阀座的合理过盈;
b、轴头端面采用弹性O型圈和轴肩处刚性垫圈、弹性橡胶垫组合;
c、轴的径向采用O型圈与金属垫的组合;
d、阀座镶在有弹性条的阀体的槽内;
3、采用可调弹性弹子定位。定位准确,结构简单。

三、手动衬四氟蝶阀 技术规范

设计标准 GB12238
结构长度 GB12221
法兰标准 JB/T79-94
GB9113.1-26
检验试验 GB/T13927
驱动方式 蜗轮、手动、电动、气动

四、手动衬四氟蝶阀 主要零件材料

零件名称 材料
上下阀体 铸铁、铸钢、不锈钢、衬F46、F4
阀座 铸钢
带杆蝶板 铸钢、不锈钢、衬F46、F4
填料 F4
衬垫 硅橡胶
蜗轮手柄 球墨铸铁

五、手动衬四氟蝶阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询D341F46衬氟蝶阀产品详细信息.我们将竭诚为您提供优质的服务!
