DS/Z64H水封焊接闸阀

一、水封焊接闸阀 产品特点及用途

1、水封闸阀的阀盖填料室具有水密封结构。
2、DS/Z型水封焊接闸阀系列采用双闸板双向弹性密封,启闭轻便、密封良好。
3、法兰式水封闸阀结构简单、紧凑合理、检修方便、使用时间长。
4、在管路上作启闭装置用,需要处于全开或全闭状态,不得用于调节流量。
5、水封闸阀连接方式有法兰和焊接两种,驱动方式为手动和电动。
6、DS系列水封阀门适用于公称压力≤10.0MPa,工作温度≤425℃,工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用,适用于火电厂汽机真空冷凝系统。
7、采用中法兰螺栓连接,支管两端为法兰连接或对焊连接。
8、结构简单,紧凑合理,检修方便,使用时间长,造型美观。

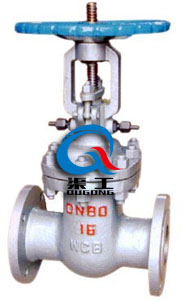

DS/Z64H水封焊接闸阀 DS/Z44H法兰式水封闸阀
DS/Z64H水封焊接闸阀 DS/Z44H法兰式水封闸阀

二、水封焊接闸阀 主要性能规范

检验项目 公称压力PN/MPa
试验压力 1.0 1.6 2.5 4.0 6.4 10.0
壳体强度试验 1.5 2.4 3.8 6.0 9.6 15.0
密封试验 1.1 1.8 2.8 4.4 7.0 11.0
上密封试验 1.1 1.8 2.8 4.4 7.0 11.0
气密封试验 0.5~O.7

三、水封焊接闸阀 使用范围

产品类别 适用温度/℃ 适用介质
碳钢型(C) ≤425 水、蒸汽、油品、非腐蚀性气体
合金钢(I) ≤540

四、水封焊接闸阀 主要零件材料

产品类型 零件名称
材质分类 阀体、阀盖、支架 阀杆 闸板、阀瓣、密封面 阀座密封面 阀杆螺母 填料
碳钢型 WCB 25 1Crl3 或2Crl3 Crl3型不锈钢或硬质合金 不锈钢 铝青铜 柔性石墨
合金钢 WC6 Cr5M01 38CrMoAlA 20CrlM01VA 钴基合金 硬质合金

五、水封焊接闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司订购;

欢迎来电咨询DS/Z64H水封焊接闸阀产品详细信息.
