Z41W铸铁闸阀

Z45W铸铁暗杆闸阀

一、手动铸铁闸阀 产品特点及用途

(1)结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。
(2)密封面采用不锈钢和硬质合金,使用寿命长。
(3)采用柔性石墨填料、密封可靠,操作轻便灵活。
(4)驱动方式分手动、电动、气动、齿轮传动,结构型式:弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
(5)广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

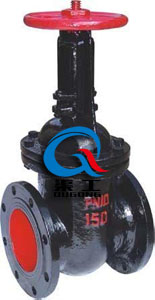

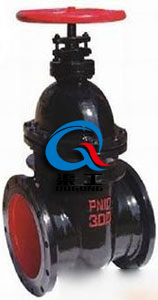

Z45W铸铁暗杆闸阀 Z41W铸铁暗杆闸阀
Z45W铸铁暗杆闸阀 Z41W铸铁暗杆闸阀

二、手动铸铁闸阀 主要应用规范

设计制造 按GB/T12234-89的规定
结构长度 按GB/T12221-89的规定
法兰面尺寸 按JB79 GB/T9112-9131的规定
检查与试验 按JB/T9092-99 GB/T13927-92的规定
传动方式 手动、电动、齿轮传动

三、手动铸铁闸阀 主要技术参数

型号 公称压力MPa 试验压力MPa 工作温度 使用介质
密封 强度
Z45H-10、Z41H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z45T-10、Z41T-10
Z45W-10、Z41W-10 ≤100℃ 油品、煤气

四、手动铸铁闸阀 主要零件材料

型号 阀体、阀盖、闸板 闸板 密封圈 阀杆螺母 阀 杆 填 料
Z45H-10、Z41H-10 灰铸铁、铸 钢 碳钢+合金钢 不锈钢、合金钢 青铜 碳钢、不锈钢 浸油石棉盘根
Z45T-10、Z41T-10 灰铸铁 灰铸铁 黄铜 碳钢
Z45W-10、Z41W-10 灰铸铁 灰铸铁+黄铜 黄铜 碳钢、黄铜

五、手动铸铁闸阀 订货须知

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司生产部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

欢迎来电咨询Z41W铸铁闸阀产品详细信息.我们将竭诚为您提供优质的服务!
