一、高真空隔膜阀 产品概述
本公司的GM型高真空隔膜阀用于接通或切断真空(压力)系统管路中的介质流。高真空隔膜阀应用于真空、乳制品、酒业、生物工程、食品、饮料、化妆品及化工领域。高真空隔膜阀适用温度：NBR -25~100℃ FKM -30~150℃。适用介质：空气及非腐蚀性气体适用范围：105~1.3×10-4 漏率：6.7×10-4。
|
|
|
GM高真空隔膜阀
|
GM高真空隔膜阀
|
二、高真空隔膜阀 主要技术性能
|
阀门泄漏率
|
≤1.3×10-4Pa.L/S.
|
|
适用温度
|
-25～+80℃(丁腈橡胶)、-30～+150℃(氟橡胶)
|
|
适用范围
|
|
连接型式
|
使用压力范围(Pa)
|
|
活套法兰
|
0.6×106～1.3×10-4
|
|
焊接法兰
|
1.6×106～1.3×10-4
|
|
快卸法兰
|
0.1×106～1.3×10-4
|
|
螺纹连接
|
1.6×106～1.3×10-4
|
三、高真空隔膜阀 结构图
|
|
GM高真空隔膜阀 (结构图)
|

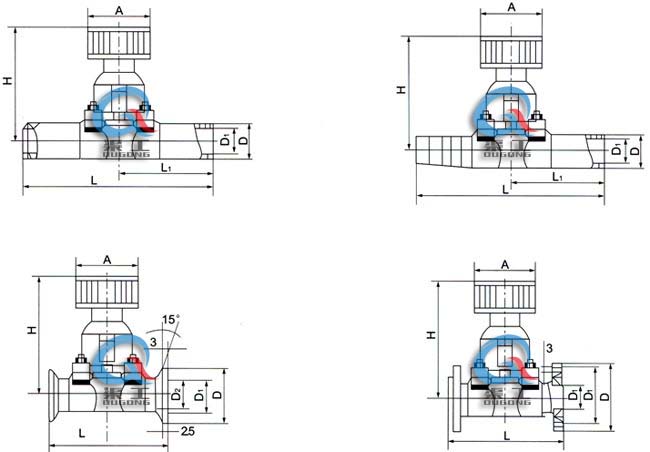

四、高真空隔膜阀 主要外形尺寸
GM高真空隔膜阀活套法兰连接(GB6070)(图一)
|
型号
|
DN
|
Do
|
D
|
n-φc
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
40
|
55
|
4-φ6.6
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
45
|
60
|
4-φ6.6
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
50
|
65
|
4-φ6.6
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
55
|
70
|
4-φ6.6
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
70
|
90
|
4-φ9
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
80
|
100
|
4-φ9
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
90
|
110
|
4-φ9
|
120
|
159/186
|
180
|
GM高真空隔膜阀快卸法兰连接(GB4982)(图二)
|
型号
|
DN
|
D1
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
12.2
|
30
|
65
|
89/99
|
75
|
|
GM-16
|
16
|
17.2
|
30
|
80
|
89/99
|
108
|
|
GM-20
|
20
|
26.2
|
40
|
80
|
91/102
|
118
|
|
GM-25
|
25
|
26.2
|
40
|
80
|
110/123
|
120
|
|
GM-32
|
32
|
34.2
|
55
|
80
|
129/138
|
146
|
|
GM-40
|
40
|
41.2
|
55
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
52.2
|
75
|
120
|
159/186
|
180
|
GM高真空隔膜阀I型焊接管连接(图三)
|
型号
|
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
GM高真空隔膜阀II型焊接管连接(图四)
|
型号
|
DN
|
D
|
W
|
H/H1
|
L
|
|
GM-10
|
10
|
17
|
65
|
89/99
|
75
|
|
GM-25
|
25
|
32
|
80
|
110/123
|
120
|
|
GM-40
|
40
|
45
|
120
|
139/159
|
150
|
|
GM-50
|
50
|
57
|
120
|
159/186
|
180
|
五、高真空隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的高真空隔膜阀产品型号，请按型号直接向我司订购；
