G49W三通无衬里隔膜阀

G49J三通衬胶隔膜阀

一、三通无衬里隔膜阀 产品概述

G49W三通无衬里隔膜阀用于控制非腐蚀性或一般腐蚀性介质,阀内腔表面无衬里或覆有可供选择的多种橡胶,适用于不同工作温度和流体管路。
本阀适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN1.0

G49W三通无衬里隔膜阀 G49J三通衬胶隔膜阀
G49W三通无衬里隔膜阀 G49J三通衬胶隔膜阀

二、三通无衬里隔膜阀 性能规范

设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78

三、三通无衬里隔膜阀 主要零件材料

阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁
阀杆:碳钢、不锈钢
手轮:铸铁

四、三通无衬里隔膜阀 测试

衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1

五、三通无衬里隔膜阀 结构特点

隔膜阀是一种形式的截止阀;
1、弹性密封的开闭件,可使没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可替换,维护费用低;
6、衬里材料的多样性,可适用于多种介质,并具有良好的耐腐蚀性。

六、三通无衬里隔膜阀 外形图

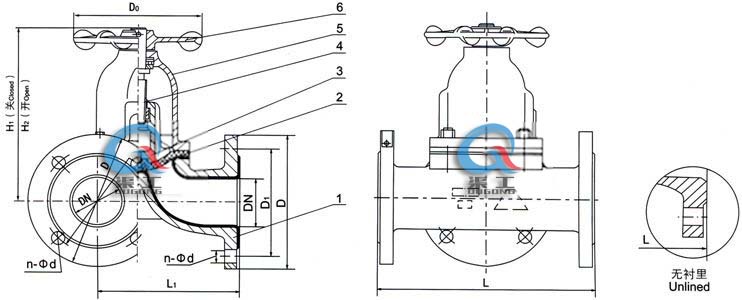

G49W三通无衬里隔膜阀 尺寸图
G49W三通无衬里隔膜阀 尺寸图

七、三通无衬里隔膜阀 主要外形尺寸

DNmm 公称压力MPa 工作压力MPa L(mm) D(mm) D1(mm) n-φd(mm) F(mm) H1(mm) H2(mm) D0(mm) 质量
25 1.0 1.0 160 96 115 85 4-14 108 120 66 5.5
32 180 118 135 100 4-18 138 157 96 8.5
40 200 135 145 110 4-18 147 167 96 12.5
50 230 150 160 125 4-18 167 192 96 17
65 290 182 180 145 4-18 194 229 165 24.5
80 310 210 195 160 4-18 212 252 230 33.5

八、三通无衬里隔膜阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的三通无衬里隔膜阀产品型号,请按型号直接向我司订购;

欢迎来电咨询高性能G49W三通无衬里隔膜阀产品详细信息.
