气源处理三联件

一、气源处理三联件 产品概述

本厂生产的气源处理三联件及压力调节器主要运用于自控系统中,较适用对电气转换器、阀门定位器和多类气动仪表、执行器的气源作过滤、减压处理。

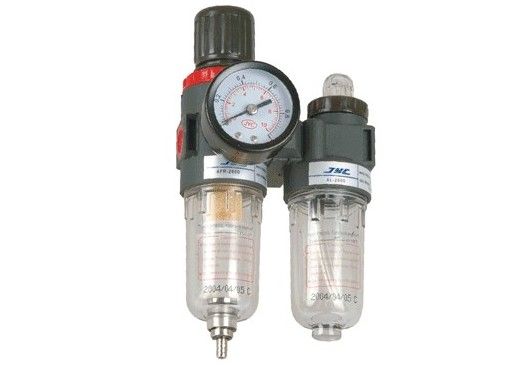

气源处理三联件(空气过滤减压阀)

二、气源处理三联件 产品特点

1、工艺精良、结构精巧、外形美观。
2、过滤净、配有PE微孔滤芯,可反复使用。
3、铝合金铸件作阳极氧化处理,表面喷塑,美观耐腐蚀。
4、关键部件材质为不绣钢。
5、排污水方便。
6、与本厂生产的电气转换器、电气阀门定位器实现一体化配套出厂,使安装更方便、结构更精巧美观。

三、气源处理三联件 主要参数

表1
型号 AC1500 AFC1500 AC2000 AFC2000
工作介质 空气
接口管径 1/8" 1/4"
滤芯精度 40U
使用压力范围 手动排水:0~9.5kgf/cm2 压差排水:1.5~9.5kgf/cm2
上限可调范围 9.5kgf/cm2
耐压力 15.0kgf/cm2
使用温度范围 5~60℃
给水杯容量 15CC
给油杯容量 25CC
建议润滑用油 ISOVG32或同级用油
重量 0.49kg 0.32kg 0.49kg 0.32kg
构成元件 过滤器 AF1500 AFR1500 AF2000 AFR2000
减压阀 AR1500 AFR1500 AR2000 AFR2000
组油器 AL1500 AL1500 AL2000 AL2000
