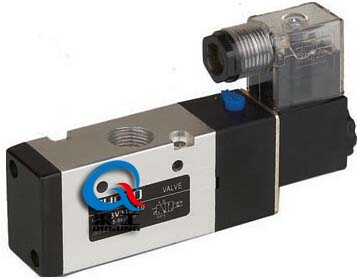

电磁阀(气缸专用)

一、电磁阀 产品概述

电磁阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀适用于腐蚀性或高低温的介质。

电磁阀(电磁换向阀)

二、电磁阀 产品特点

1.外漏堵绝,内漏易控。内外泄漏是危及安全的要素。其它自控阀通常将阀杆伸出,由电动、气动、液动执行机构控制阀芯的转动或移动。这都要解决长期动作阀杆动密封的外泄漏难题;电磁阀是用电磁力作用于密封在电动调节阀隔磁套管内的铁芯完成,不存在动密封,所以外漏易堵绝。电动阀力矩控制不易,容易产生内漏,甚至拉断阀杆头部;电磁阀的结构型式容易控制内泄漏,直至降为零。所以,电磁阀适用于腐蚀性或高低温的介质。
2.系统简单,便接电脑,价格低谦。电磁阀本身结构简单,价格也低,比起调节阀等其它种类执行器易于安装维护。所组成的自控系统简单得多,价格要低得多。由于电磁阀是开关信号控制,与工控计算机连接较为方便。
3.动作快递,功率微小,外形轻巧。电磁阀响应时间可以短至几个毫秒,即使是先导式电磁阀也可以控制在几十毫秒内。由于自成回路,比之其它自控阀反应更灵敏。设计得当的电磁阀线圈功率消耗很低,属节能产品;还可做到触发动作,自动保持阀位,平时一点也不耗电。电磁阀外形尺寸小,既节省空间,又轻巧美观。

三、电磁阀 主要参数

1、结构形式 滑动
2、动作方式 电磁铁或手动操作。按下并旋转手动操作钮可实现手动状态锁定
3、复位方式 气动弹簧复位、机械弹簧复位、电磁铁操作复位
4、接 口 ISO228/1标准G1/4
5、环境温度 -20℃~+60(防爆型-15℃~+50℃)
6、介质温度 -20℃~+80℃(防爆型-15℃~+50℃)
7、材 质 阀体和内部零件:阳极电镀铝合金、铜
8、加固端盖 塑料
9、密 封 圈 丁苯橡胶(NBR)和聚亚安酯(AU)
10、安 装 符合NAMUR标准和VDI/VDE3845的双孔

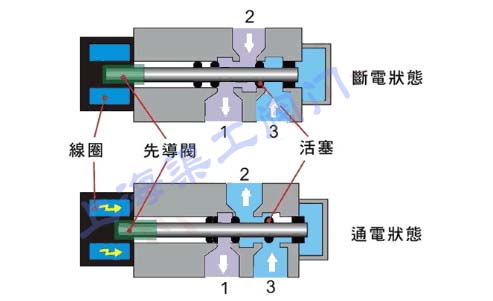

四、单电控二位三通电磁阀工作原理

单电控二位三通电磁阀工作原理:
电磁阀激励(电磁线圈流过电流,阀芯在电磁力的作用下移动,使阀芯压缩弹簧,并移动到右侧,3和2口相通,1口封闭)
电磁阀失励(电磁阀线圈没有电流通过,因此,电磁阀的弹簧释放,将阀芯移动到电磁阀的左侧,1和2口相通,3口封闭)

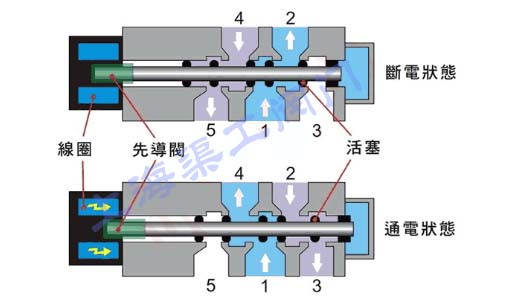

五、单电控二位五通电磁阀工作原理

单电控二位五通电磁阀工作原理:
电磁阀激励(电磁线圈流过电流,阀芯在电磁力的作用下移动,使阀芯压缩弹簧,并移动到右侧,1和4相通,2和3相通,气源从1口进入气缸,3口排出气缸里的气体)
电磁阀失励(电磁阀线圈没有电流通过,因此,电磁阀的弹簧释放,将阀芯移动到电磁阀的左侧,1和2口相通,4和5相通,气源从1口进入气缸,5口排出气缸里的气体)

六、电磁阀 安装使用说明

1、使用前注意检查组件在运输过程中是否损坏,然后安装使用
2、安装时请注意气体流动方向及接管牙型是否正确。使用介质必须经过40um滤芯过滤
3、请注意安装条件是否符合技术要求(如 "电压"、"作动频率" 、"工作压力" 、"使用温度范围" 等),然后安装使用
4、安装时注意气体流动方向,P為进气口、A(B)為工作口、R(S)為排气口
5、不要在震动的环境下使用,并注意低温下的防冻措施
6、连接管路时,注意止泄带缠绕不可超过接头牙端面,注意清除管路接头内的粉尘、铁屑等脏物,避免杂质或异物进入阀体内
7、请注意防尘,建议排气口安装消声器或消声节流阀。拆下不用时应在进、出气口装防尘套。
8、整机调试时,建议先用手动装置调试,然后再通电调试。
